Подводная видеокамера RANGER UNDERWATER FISHING CAMERA

Кроме подводной сьемки камера применяется как велокамера заднего вида

или камера заднего вида в автомобиле. Дальность эффективной работы 25-30 м.

Камера оснащается матрицей с высокой чувствительностью и высоким разрешением,

имеет LED подсветку и увеличенную продолжительность работы.

Среди потребительских преимуществ следует упомянуть четкое и чистое изображение,

низкое энергопотребление, прочный корпус, надежный кабель, нагрузка до 15 кг.

Подводная камера имеет компактные габариты и небольшой вес, оснащена специальным кабелем,

проста в использовании и эксплуатации. Может быть использована для обследования плотин и водохранилищ,

подтопленных пирсов, для рыбалки и подводного обнаружения.

Подводная видеокамера RANGER UNDERWATER FISHING CAMERA

ОБЩИЕ СВЕДЕНИЯ

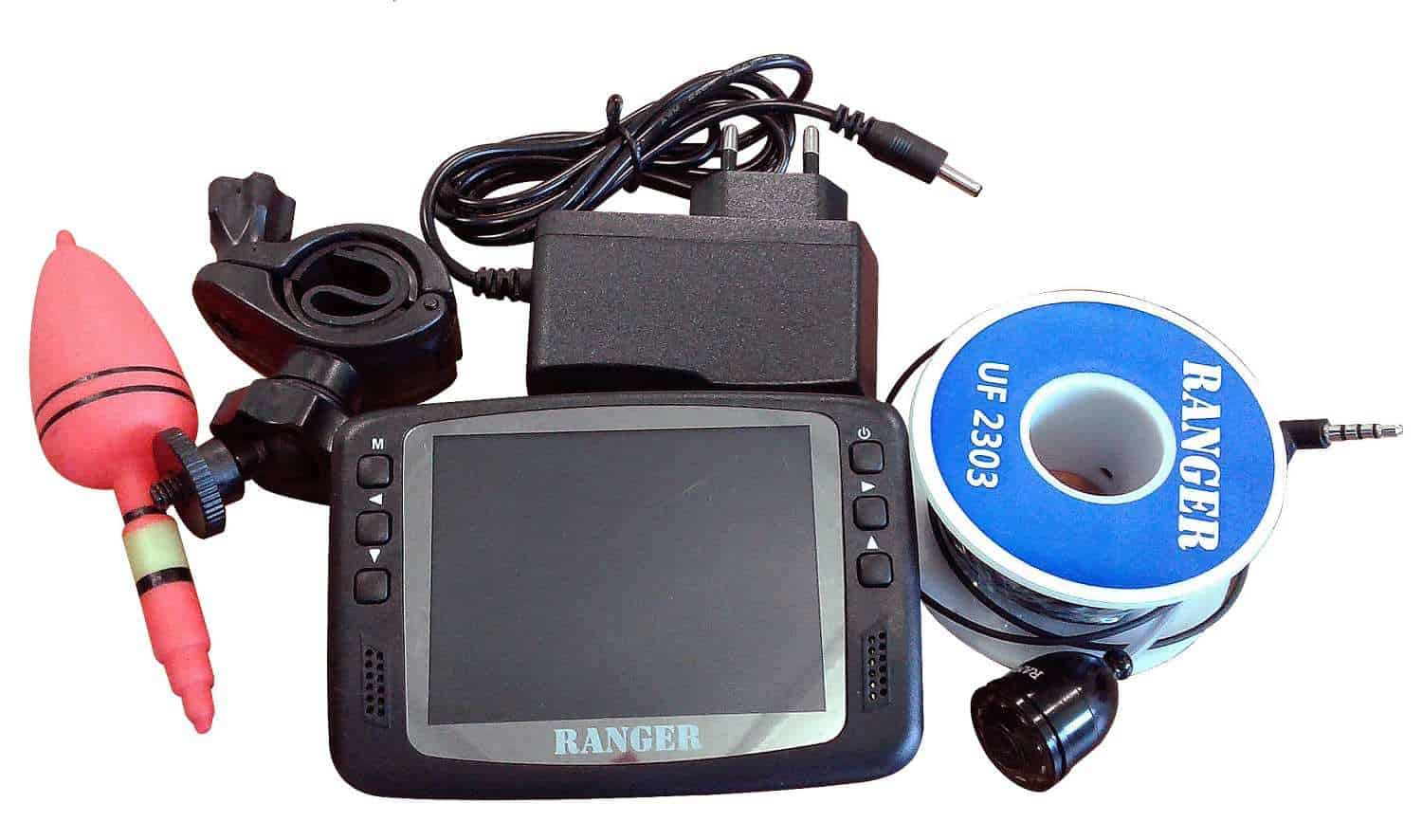

Прибор состоит из подводной камеры и монитора с дисплеем в 3,5 дюйма.

Камера способна наблюдать за направлением движения косяка рыбы с последующей передачей информации

на дисплей для определения местоположения косяка и обзора происходящего около рыболовного крючка.

Данный прибор станет отличным помощников заядлых рыболовов!

УКАЗАНИЯ ПЕРЕД ПРИМЕНЕНИЕМ

• Зарядите аккумулятор перед использованием.
• Не разбирайте прибор в произвольном порядке, чтобы случайно не потерять детали.
• Сначала вставьте разъём шнура камеры в основной блок устройства, только затем включите питание устройства.
• Перед отсоединением камеры, во избежание поломки, убедитесь, что питание прибора отключено.

Основные характеристики и функции:
Длина кабеля — 15 метров.

Камера:

• Для обеспечения высокой четкости передачи картинки и цвета в камере установлена матрица CMOS с разрешением 800 ТВЛ.
• Минимальная освещенность необходимая для работы камеры составляет 2 Lux.
• Камера снабжена светодиодной подсветкой, что позволяет чётко видеть направление движения косяка даже в темной воде.
• Корпус камеры изготовлен из твёрдого алюминиевого сплава с антикоррозийным и термостойким покрытием.

Монитор:

• Дисплей — 3.5-дюймовая Digital TFT Screen.
• Разрешение — 960×240.
• Продолжительность автономной работы основного блока — до 7 часов.

НАСТРОЙКИ:

1. Настройка яркости экрана. Нажмите кнопку «меню», перейдите в пункт настройки яркости экрана, при помощи кнопок “+ / -”, «вверх/вниз» установите нужное значение.
2. Настройка контрастности экрана. Нажмите кнопку «меню», перейдите в пункт настройки контрастности экрана, при помощи кнопок “+ / -”, «вверх/вниз» установите нужное значение.
3. Настройка цветности экрана. Нажмите кнопку «меню», перейдите в пункт настройки цветности экрана, при помощи кнопок “+ / -”, «вверх/вниз» установите нужное значение.
4. Настройка разрешения экрана. Нажмите кнопку «меню», перейдите в пункт настройки разрешения экрана, при помощи кнопок “+ / -”, «вверх/вниз» установите нужное значение.
5. Нажмите дважды кнопку «меню» для выбора настройки даты и языка, при помощи кнопок “+ / -”, «вверх/вниз» установите нужные значения.
6. Нажмите трижды кнопку «меню» для выбора настройки автоматического включения/выключения, при помощи кнопок “+ / -”, «вверх/вниз» установите нужные значения.
7. Нажмите четыре раза кнопку «меню» для выбора системных настроек.

Характеристики монитора:

• Диагональ дисплея: 3.5″
• Система цветности: Digital TFT Screen.
• Разрешение: 960х240
• Размер дисплея (мм): 3.5 дюйма
• Сетевой адаптер: 9В
• Мощность: 1.5±0.2Вт
• Многоязычный интерфейс: Английский, японский, русский, китайский
• Разъем: 3.5 мм AV OUT

Характеристики камеры:

• Система цветности: Цвет CMOS Sensor
• Чип: HD 800 TVL
• Угол обзора линзы (°): 160/ 8 светодиодов
• Размер линзы: 3.6- 4.00 мм
• Минимальное освещение: 2 LUX
• Дальность обзора в чистой воде: 1-5 метра

СБОРКА СИСТЕМЫ

Крепление к поплавку

В верхней части поплавка имеется цилиндрический выступ с креплением, в которое следует закрепить специальный видеошнур камеры. Крепление шнура к поплавку в двух местах увеличит надежность.

Крепление крючков

Подготовьте 3 рыболовных крючка, к каждому привяжите по куску рыболовной лески. Не следует брать слишком длинные куски лески, иначе вы не сможете рассмотреть происходящее под водой во всех деталях. В зависимости от прозрачности воды в месте ловли длина лески может составлять 5-15 см. Прикрепите леску с крючками к видеокамере.

Важно: для крепления лески к камере используйте специальный желобок. Не привязывайте леску к видеошнуру, иначе это может привести к его повреждению.

Подключение камеры к основному блоку

Протяните видеошнур вдоль удилища, используйте специальные зажимы для фиксации видеошнура и предотвращения его свободного движения. Подключите видеошнур к разъему основного блока.

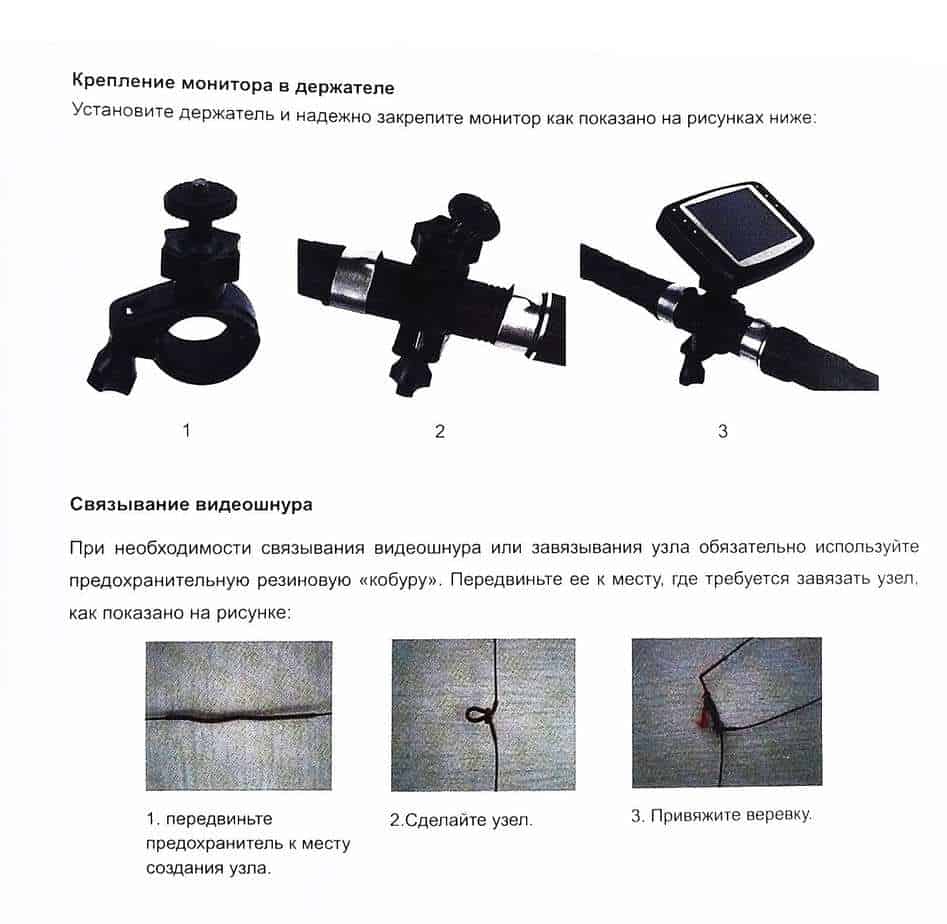

Надежно закрепите монитор в держателе, при необходимости используйте ключ.

Связывание видеошнура

При необходимости связывания видеошнура или завязывания узла обязательно используйте предохранительную резиновую «кобуру». Передвиньте ее к месту, где требуется завязать узел.

Страна производитель: Китай
